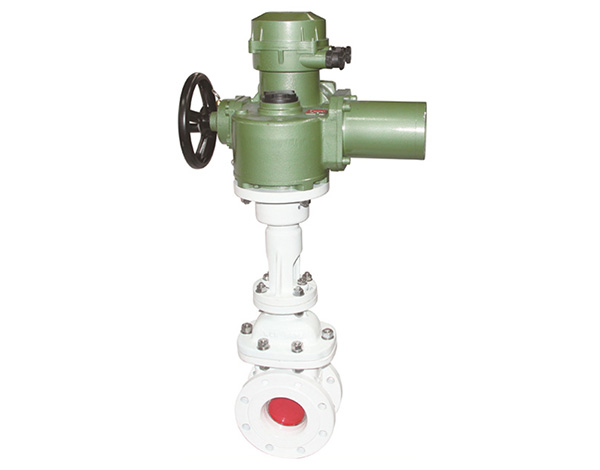

產品名稱：兩相流對夾式排渣閘閥（兩相流排渣閥）

產品型號：LXLZ71H/LXLZ71Y

產品口徑：DN50-500

產品壓力：1.0-1.6MPa

產品材質：WCBCF8CF8MCF3M等

產品簡介：制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、

兩相流對夾式排渣閘閥（兩相流排渣閥）概述

LXLZ671H兩向?qū)A排渣閘閥關閉件工作原理與其它普通閘閥相同，其閥瓣為楔式結構。與Z41H閘閥有所不同在于進出距要短，其連接方式采用對夾式，兩相流排渣閥具渣水混合物渣水比≤1:6zui大顆粒，該產品適用于火力發電廠水除灰，干除灰系統。兩相流排渣閥閥蓋與枝架為分體式連接，已明桿式結構手輪操作。使得本閥外形結構與美標式平板閘閥所相似。兩相流排渣閥在礦山工業及其它行業的兩相流管道上作為啟閉裝置，不能作調節或節流用的場合，及開啟和關閉頻率較低使用權。

兩相流對夾式排渣閘閥（兩相流排渣閥）結構特點及工作原理

LXLZ671H兩向?qū)A排渣閘閥閥體采用鑄件，其腔室空間比一般閘門小。閥體內取消導軌和導槽，并有單面預緊，對夾安裝的特有功能，起動靈活，安裝方便。其閥體與閥蓋采用螺栓連，一般用于大口徑閥門及遇到腐蝕性介質,高溫、高壓的場合。多個螺栓使墊圈受壓均衡并維持嚴格的閥蓋連接部位密封。兩相流排渣閥閥蓋與支架連接，采用明桿式這種結構閥桿螺紋位于閥體外部，因此它不受管線中工作介質的影響。閥桿螺紋便于潤滑，并且閥桿的位置顯示了閥門的開啟程度。閥蓋填料函為柔性石墨，起到很好的密封性。

LXLZ9671H兩向?qū)A排渣閘閥的流體控制元件是一個剛性、整體、楔狀的。閘板沒有可松動的零件，密封堆焊硬質合金。閘板由閘板面和平板楔塊組成，并限制在閥體內部的一個不大的，供開關用的運動范圍內。由于楔形的作用，具有關閉時能增大密封面之間的壓力，實現強制密封。這樣金屬密封的閘閥所能達到的潛在密封程度就比普通的金屬密封平行閘閥高。但是，金屬密封閘閥適合帶有夾雜流動介質的固體顆粒。

LXLZ671H兩向?qū)A排渣閘閥使用的電動驅動裝置較為復雜，及關閉力矩必須有足夠大，才能關閉閥門。兩相流排渣閥具有結構短，重量輕，結構合理，性能可靠操作方便，使用壽命長，屬?lài)?guó)內先jin水平。

兩相流對夾式排渣閘閥（兩相流排渣閥）性能規范：

兩相流對夾式排渣閘閥（兩相流排渣閥）主要零件材料：

兩相流對夾式排渣閘閥（兩相流排渣閥）主要外形尺寸和連接尺寸：
